MPPT光伏充电控制器192V-600VDC高电压MPPT光伏充电控制器

192V-600VDC高电压MPPT光伏充电控制器

      邦照BZMC系列的MPPT光伏充电控制器适用于太阳能离网系统中,自动控制充电过程。MPPT光伏充电控制器的蓄电池充电过程是经过优化的,能够延长蓄电池寿命,改善系统性能。其全面的自测功能和电子保护功能可以避免由于安装错误和系统故障而导致的控制器损坏。MPPT控制器可根据系统中蓄电池组电压等级设置适配的电池参数,满足各种系统要求,MPPT光伏充电控制器比普通的PWM控制器提升了30%-60%的发电效率,适合在多云阴雨天,效果明显!

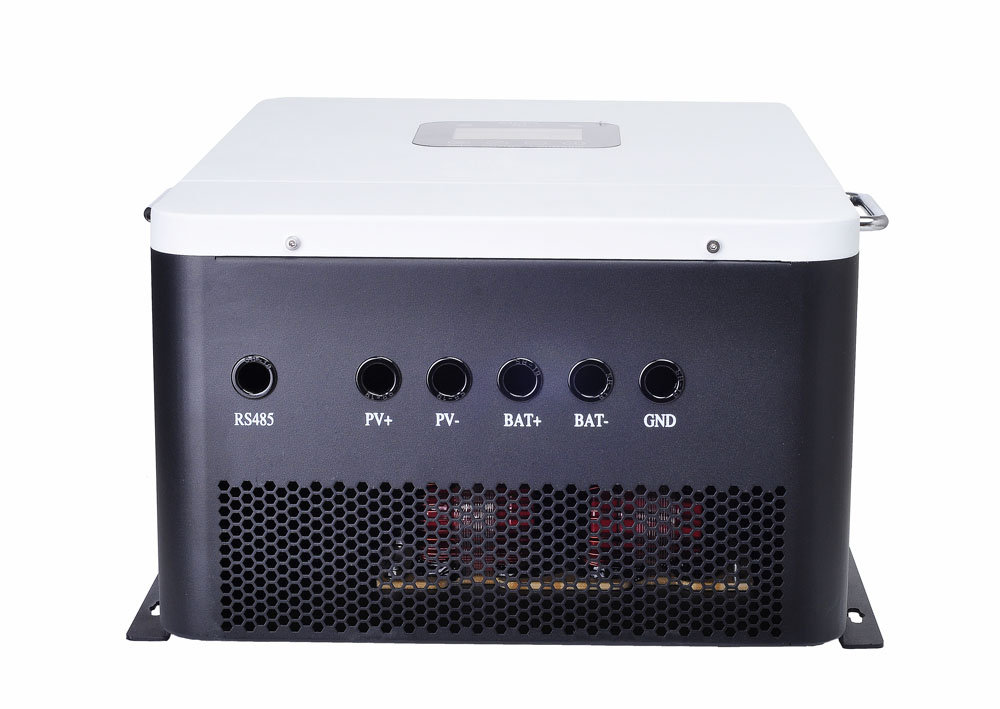

壁挂式:

MPPT controller.png

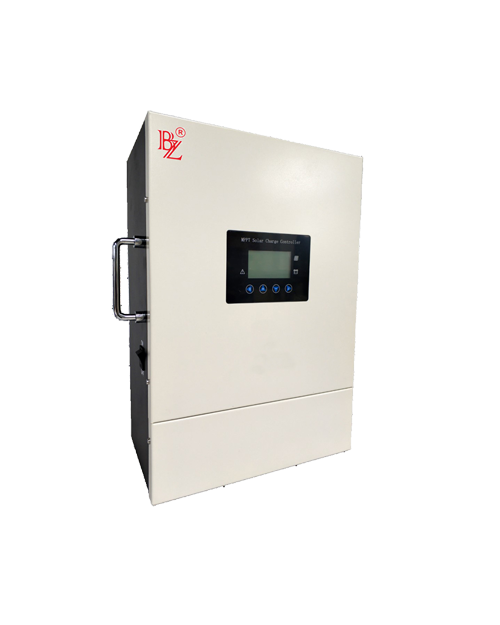

抽屉嵌入式:

MPPT controller .png

性能特点

1.        使用性能好的32位处理器,良好的 EMC 设计

2.        MPPT跟踪算法,跟踪效率不低于99%

3.        使用IGBT模块,多相同步整流的技术,提高了设备的稳定性

4.        能快准备锁定光伏组件功率点,提升了发电效率

5.        多波峰功率点准识别跟踪

6.        具有限流充电功能,可设置充电电流,友好的兼容容量蓄电池

7.        宽输入电压范围,可节省汇流箱线材等成本,节省施工成本。

8.        全密闭风道结构设计,高速的智能风扇散热,适用于恶劣环境

9.        具有完善的蓄电池保护功能,三阶段充电,提高了蓄电池使用的寿命

10.     具有发电量统计功能,方便查看设备每日、月、及总的充电电量

11.     完整的菜单式显示及操作,人性化设计的浏览界面,方便各项操作

12.     可兼容铅酸、胶体、锂电池等多种储能蓄电池

13.     二次保护功能,防止了功率开关故障,损坏蓄电池

14.     使用基于RS-485通讯总线的标准Modbus通讯协议

15.     二次保护功能,在设备故障情况下可强制断开充电回路避免较大的损失

规格型号

BZMC192V、 BZMC220(216)V、 BZMC240V

BZMC 360V、 BZMC 384(380)V

BZMC 480V

蓄电池组电压

192V、 220V(216V)、 240V

360V、384V(380V)

480V

额定充电电流

50A

80A

100A

50A

80A

100A

50A

60A

80A

控制器充电方式

                                                                                                           MPPT (功率点跟踪)

控制器跟踪效率

≥99%

≥99%

≥99%

光伏组件开路电压

DC800V

DC800V

850VDC

MPPT跟踪启动电压

Vbat(蓄电池实际电压)+20V

光伏启动充电电压

Vbat(蓄电池实际电压)+10V

最大接入光伏组件功率

9.6KW

11.0KW

12.0KW

15.2KW

17.6KW

19.2KW

19.2KW

22.0KW

24.0KW

18.0KW

19.2KW

28.8KW

30.7KW

36.0KW

38.4KW

24.0KW

28.8KW

38.4KW

充电方法

三阶段充电:MPPT快充、均充(恒压)、浮充

人机交互

LCD显示屏、触摸式按钮

散热方式

智能温控风冷散热

通讯方式

RS485通讯、标准Modbus协议,选装DTU模块可以实现无线远程监控

使用地区海拔

≤3000米,超过3000米需降额使用

工作环境温度

-25℃~+55℃

设备防护等级

IP21

设备净重

25kg

28Kg

25Kg

28Kg

25Kg

28Kg

设备尺寸

494*384*187mm
