AC/DC智能充电器50-750VDC宽电压单相智能充电器

50-750VDC宽电压单相智能充电器

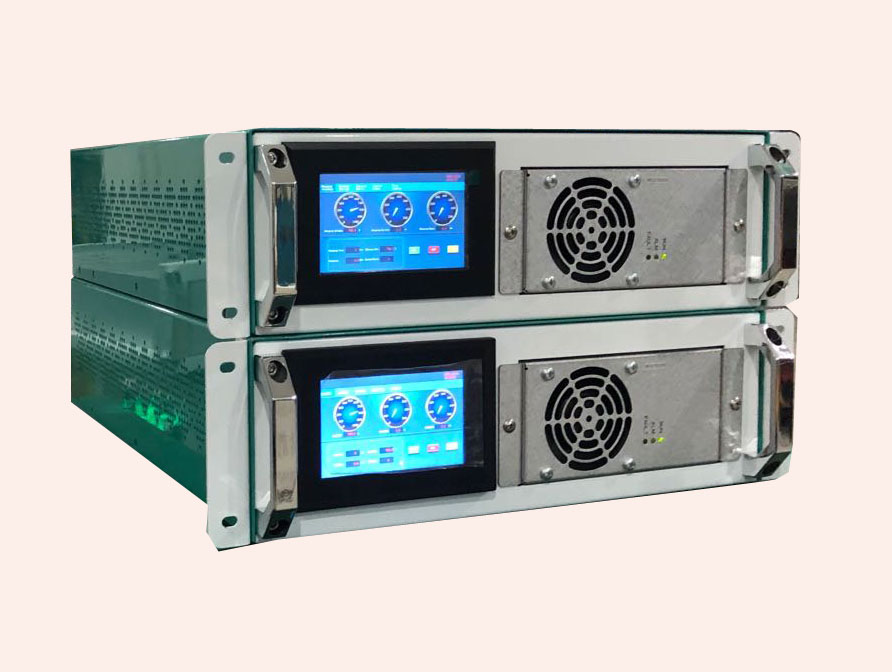

      BEG75020S单相智能充电器邦照电气专为电动汽车移动充电桩开发的一款采用单相交流输入,具有高效率、输出恒功率范围宽等优点的充电器。

应用场所:

1,大,中,小型电动汽车充电站

2,高速服务区,车站,码头等交通枢纽区域

3,城市居民小区,购物广场,电力营业场所等公共场所

产品特点:

1,5寸彩色LCD触控屏,操作方便简单

2,采用可插拔式电源模块,方便后期维护,当充电器接入系统时,不会引起系统输出电压的扰动。

3,输入和输出带保护断路器开关,安全可靠

4,可设置电池均充电压,浮充电压,充电电流等

5,可设置定时充电,手动和自动模式

6,具备过热,短路,过载,过压,欠压等保护功能

7,先进的均流技术 ,充电器间可自动均流,不平衡度小于±0.5A。

8.输入限功率控制

充电器输出功率与输入电压的关系,当输入电压在 220Vac~280Vac 之间时(回差小于 5V),充电器可以输

出最大功率 7KW;当输入电压在 90Vac~220Vac 之间时,充电器仍能正常工作,但是处于限功率模式。

9.输出恒功率控制,额定输入电压时,充电器允许输出功率为最大为 7KW。

10.温度限功率

55℃环境温度以下,充电器满功率输出20kW;

55℃环境温度以上降额使用,为分段线性限功率;

65℃环境温度,充电器允许输出功率大于等于10kW。

75℃环境温度,充电器输出功率下降到0。

11.输出限流点调节

充电器具有无级限流功能。通过外部监控模块,充电器的限流点在 0~33.3A(高压模式)/0A~50A(低压模式)范围内可调。当输出电压在 50Vdc~750Vdc 之间时,充电器的限流精度为±0.3A。

12.输出电压调节,通过外部监控模块,充电器的输出电压可连续调整,调整范围为 50Vdc~750Vdc,最小调节步距为 0.1Vdc。

13.风扇控制,充电器内置处理器可根据模块的内部温度和充电器的输出电流调节风扇的转速。

14.监控性能,充电器采用 CAN 总线。


类别

名称



参数

环境条件

工作温度

40~+7550以上需降额使用



储存温度

40~+70



相对湿度

95RH,无冷凝



冷却方式

强迫风冷



海拔高度

2000m2000m 以上需降额使用



大气压力

79kPa106kPa



交流输入

输入制式

单相 L/N+PE



电压范围

90Vac280Vac



不工作承受最大静态电压

300Vac



额定电压

220Vac



最大电流

32A



电网频率

45Hz65Hz



额定频率

50Hz/60Hz



直流输出

电压范围

50Vdc750Vdc





电流范围

0~20A

额定电流

9.33A @750V(设定限流点需要,限流点 1.0 9A,根据实际需求换算成限流点)

稳压精度

±0.5

稳流精度

≤±1%(输出负载 20%~100%额定范围)

负载调整率

≤±0.5

电网调整率

≤±0.1%(测试范围为 320V530V



启动超调量

≤±3

功率因数和 THD

功率因数

0.95  @20%~50%满载输出功率

0.98  @50%~100%满载输出功率

0.99  @100%满载输出功率、标称输入电压和频率

THD

5   @50%~100%满载输出功率

杂音指标

-峰值杂音

1%150~750V, 020MHz

其它



安规要求

满足电动汽车非车载整车直流充电机通用技术规范,NB/T  33001-1-2010  NB/T 33008-1-2013

效率

94.5%,@750V50%~100%负载电流,额定输入电压条件下

开机瞬间冲击电流

20A

温度系数(1/

≤±0.01

启动时间(通过监控模块选择开机模式)

正常开机模式:从交流上电到模块输出的时间延迟8s

输出缓启:启动时间可以通过监控模块设置,默认输出启动时间3~8s

噪声

不大于 65dBA)(离开 1m 处)

接地电阻

接地电阻0.1Ω,应能承受电流25A

漏电流

漏电流3.5mA

浪涌保护

满足 IEEE C62 41-1991 Class B3 等级,6kV/3kA1.2/50μs 冲击电压和 8/20μs 冲击电流混合波)

绝缘电阻

直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻10MΩ

绝缘强度

交流输入端子对 CAN4242V  直流电压 1 分钟,无击穿、无飞弧现象,稳态漏电流小于 1mA;交流输入端子对壳体 3535V 直流电压 1 分钟,无击穿、无飞弧现象,稳态漏电流小于 1mA;交流输入端子对直流输出端子 3535V 直流电压 1  分钟,无击穿、无飞弧现象,稳态漏电流小于

1mA

直流输出端子对壳体 3535V  直流电压 1 分钟,无击穿、无飞弧现象,稳态漏电流小于 1mA;直流输出端子对 CAN4242V 直流电压 1 分钟,无击穿、无飞弧现象,稳态漏电流小于 1mA

CAN 对壳体 707V  直流电压 1 分钟,无击穿、无飞弧现象,稳态漏电流小于 1mA
