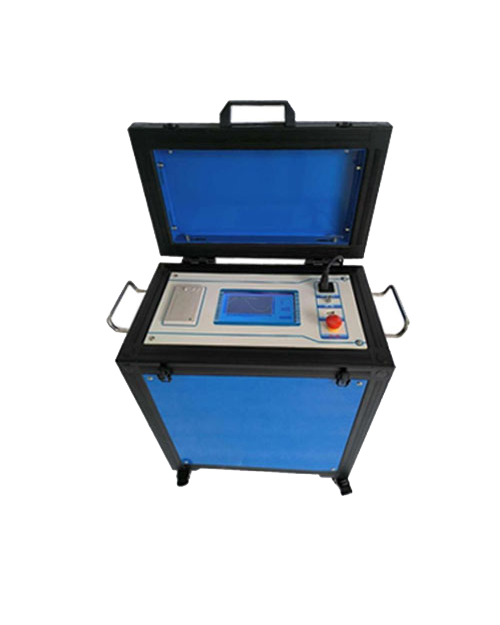

超低频高压发生器超低频电缆耐压测试仪

       超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,国际上普遍采用了降低试验频率,从而降低了试验电源容量的方法。从国内外多年的理论和实践证明,用 0.1Hz 超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单。

1.电压(峰值)0-80kv, 灵敏度:0.1kV, 精确度:1 %

2.波形:超低频正弦波、直流电压,电压正,负峰值误差:≤3%,电压波形失真度:≤1%

3.频率范围:0.1 Hz 0.05 Hz 0.02 Hz 负载范围(超低频测试):10nF–10μF

4.电流:测量范围:0–70 mA ,灵敏度:1μA ,精确度:1 %

5.介损:

超低频正弦波电压范围:1–80 kVrms

负载范围:50nF–5μF

分辨率:不低于1x10-6

精确度:不低于1x10-3

测量范围:1x10-3–21000x10-3

介损测量频率:0.1Hz

电容量范围:50nF-5μF

电阻值范围:30MΩ-10GΩ

体积:48cm*28cm*58cm

重量:45kg

6.使用条件:户内、户外;温度:-10℃~+40℃;湿度:≤85%RH

7.电源:频率50Hz,60hz,电压100v -260V±5%。

8.usb通信口。

9.使用条件:户内、户外;温度:-10℃~+40℃;湿度:≤85%RH

10.电源保险管:参见表 3

11.电源:电压 220V±5%,50±5Hz

12.介损测试的原理


电缆绝缘的电学模型

良好的绝缘电阻趋向无穷大;电容阻抗跟电缆特性和长度有关;阻性电流非常小,且与电压同相位;容性电流值固定,相位落后电压90°


·阻性电流越大,绝缘能力越差

·阻性电流越大,介损角δ越大

·介损角越大,正切值越大

·通过测量介损角正切可以判断绝缘老化程度

13.对电缆绝缘加载0.1Hz的测试电压后,容性电流和阻性电流的比值(即接受角的正切值)可以判断电缆的健康状况。
