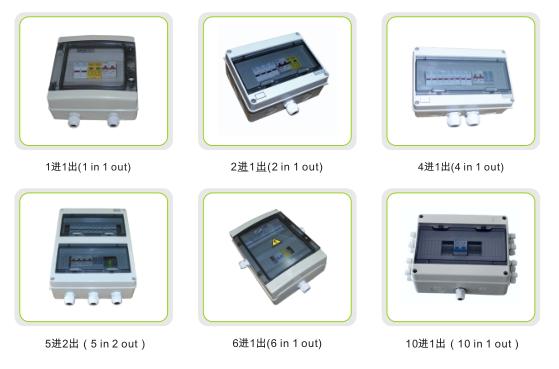

经济型防雷汇流箱经济型汇流箱

经济型汇流箱

在太阳能光伏发电系统中,为了减少太阳能光伏阵列与逆变器之间的连线,邦照电气根据光伏系统的特点,研制出了PVB光伏汇流箱,可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案,从而简化接线过程,同时可以对逆变器起到一定的保护作用。

光伏汇流箱用于汇集光伏阵列输出的直流电流,用户可以将一定数量、规格相同的光伏电池板串联起来,组成一个光伏阵列,然后再将若干个光伏阵列并联连接到PVB系列汇流箱,在光伏防雷汇流箱内汇流后,通过直流断路器输出,与光伏并网逆变器配套使用,从而构成完整的光伏发电系统,实现与市电并网。


产品特性:

  ·可同时接入多路太阳能光伏阵列,每路电流可达10A,能满足不同用户需求;

   ·配有可靠防雷及浪涌保护,太阳能光伏直流高压防雷器,正极负极都具备双重防雷功能;

   ·宽范围直流电压输入:采用直流高压断路器,耐压范围为 500Vdc,安全可靠;

   ·可同时接入8组光伏阵列;

   ·各连接端口都具有防水功能;

   ·装有耐高压的直流熔断器和断路器共两级安全保护装置;

   ·可选配每路阵列电流监控功能,对每路的电流进行测量和监控

   ·采用室外防雨壁挂式结构,外壳防护等级达到IP65,满足室外安装的使用要求;

   ·安装维护简单、方便,使用寿命长。

参数:

可接入输入光伏组件数

8

输入电压范围

500VDC

内部保险丝等级

900Vdc熔丝,电流等级根据用户需要选用

外壳防水等级

IP65

产品重量(大约)

1.4 kg

产品尺寸(宽×高×深)

250mm×290mm×130mm
